Illuminazione a LED per industria, orticoltura e sport, dagli schermi video a LED all’illuminazione …. 40 anni di esperienza

esperienza

Lux LED fonda le sue radici in società e persone che hanno vissuto la storia dei LED; in tecnici che vantano 40 anni di esperienza durante i quali hanno segnato tappe significative nell’evoluzione di questa tecnologia.

PROGETTAZIONE

La progettazione sta’ alla base della nostra azienda, dai prodotti, pensati e studiati per essere efficienti e longevi alla progettazione illuminotecnica, per tutte le aree, anche quella dedicata alla coltivazione professionale.

TECNOLOGIA

Siamo alla continua ricerca di soluzioni innovative per l’applicazione dei nostri prodotti agli ambienti per i quali sono stati progettati, dai materiali all’elettronica, dalla resistenza alle alte temperature alla longevità.

LASCIATI CONSIGLIARE da chi progetta e produce

L’illuminazione a LED è ormai un passaggio necessario per migliorare la qualità del tuo ambiente, per renderlo moderno e sicuro. Investi nella tecnologia di LUXLED sarai ripagato in durata e risparmio energetico!

Contattaci
slide 1
Image Slide 2

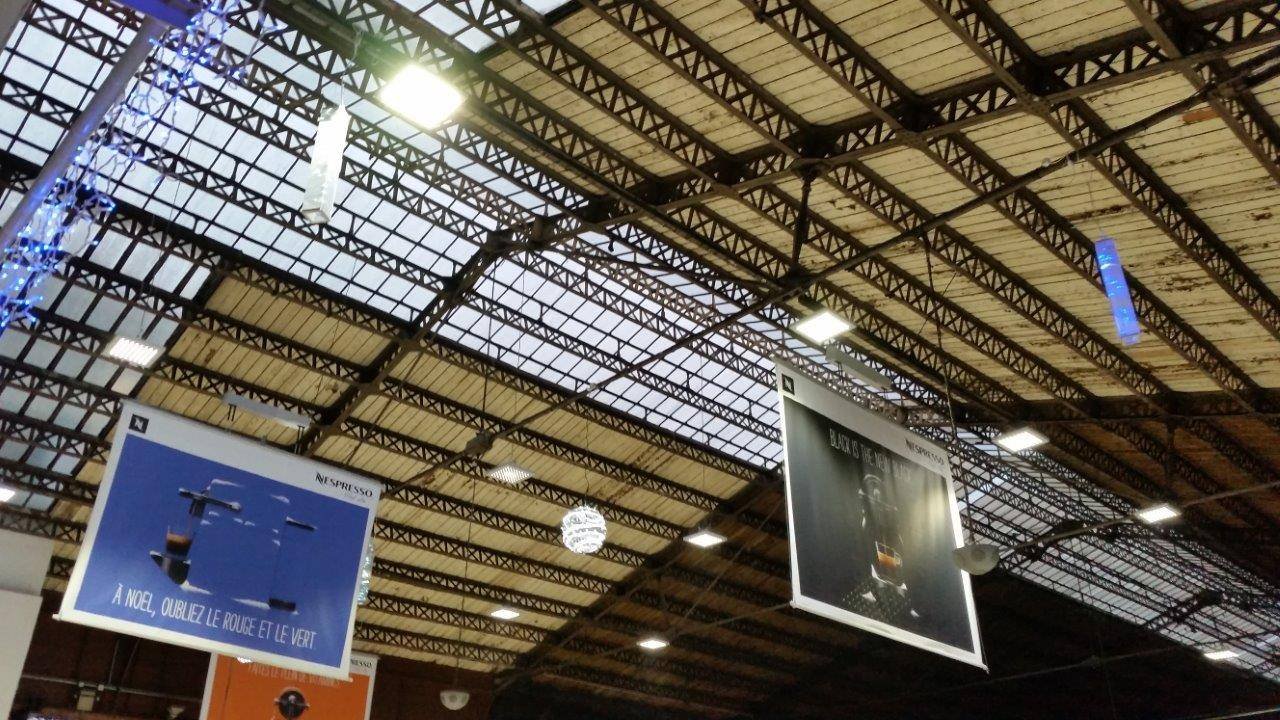

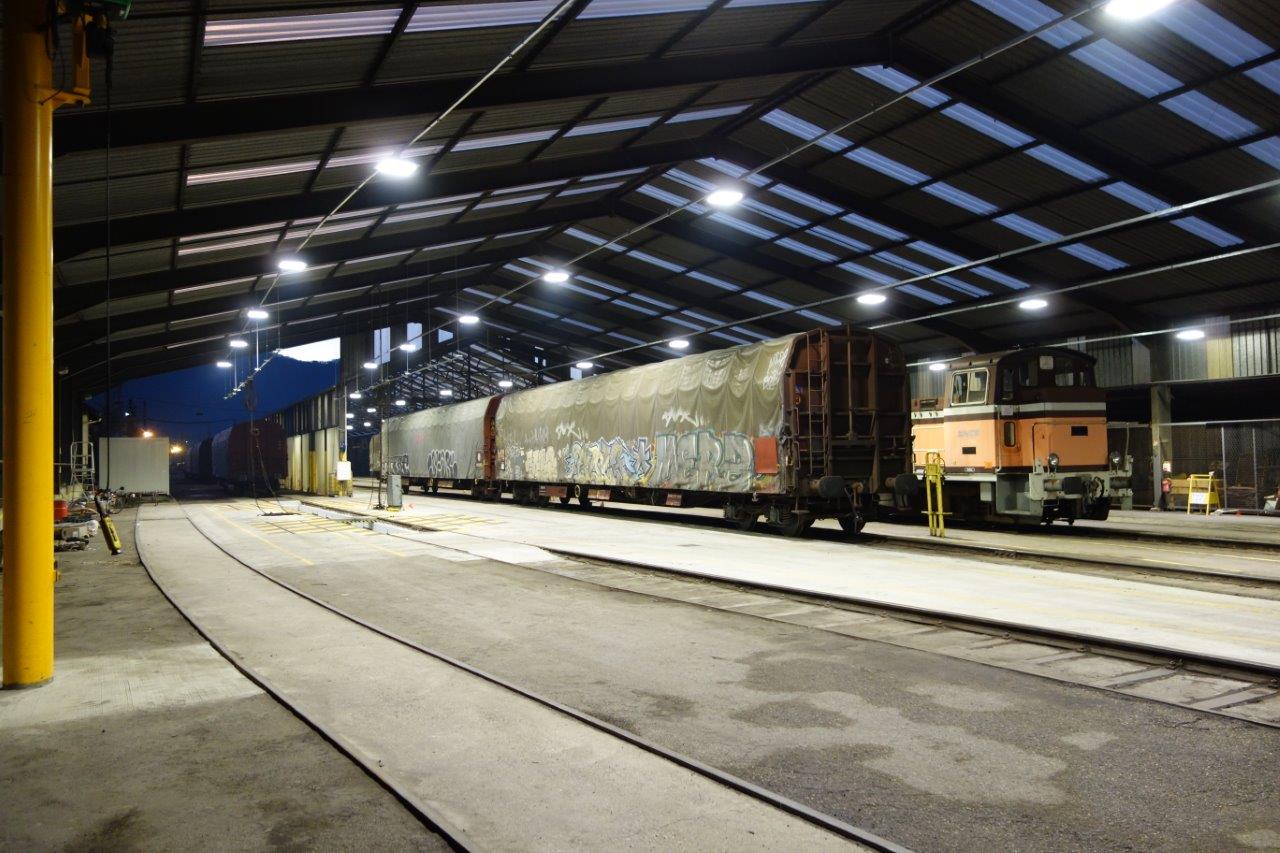

Francia: CHIARA H
Image Slide 1
Francia : CHIARA H4

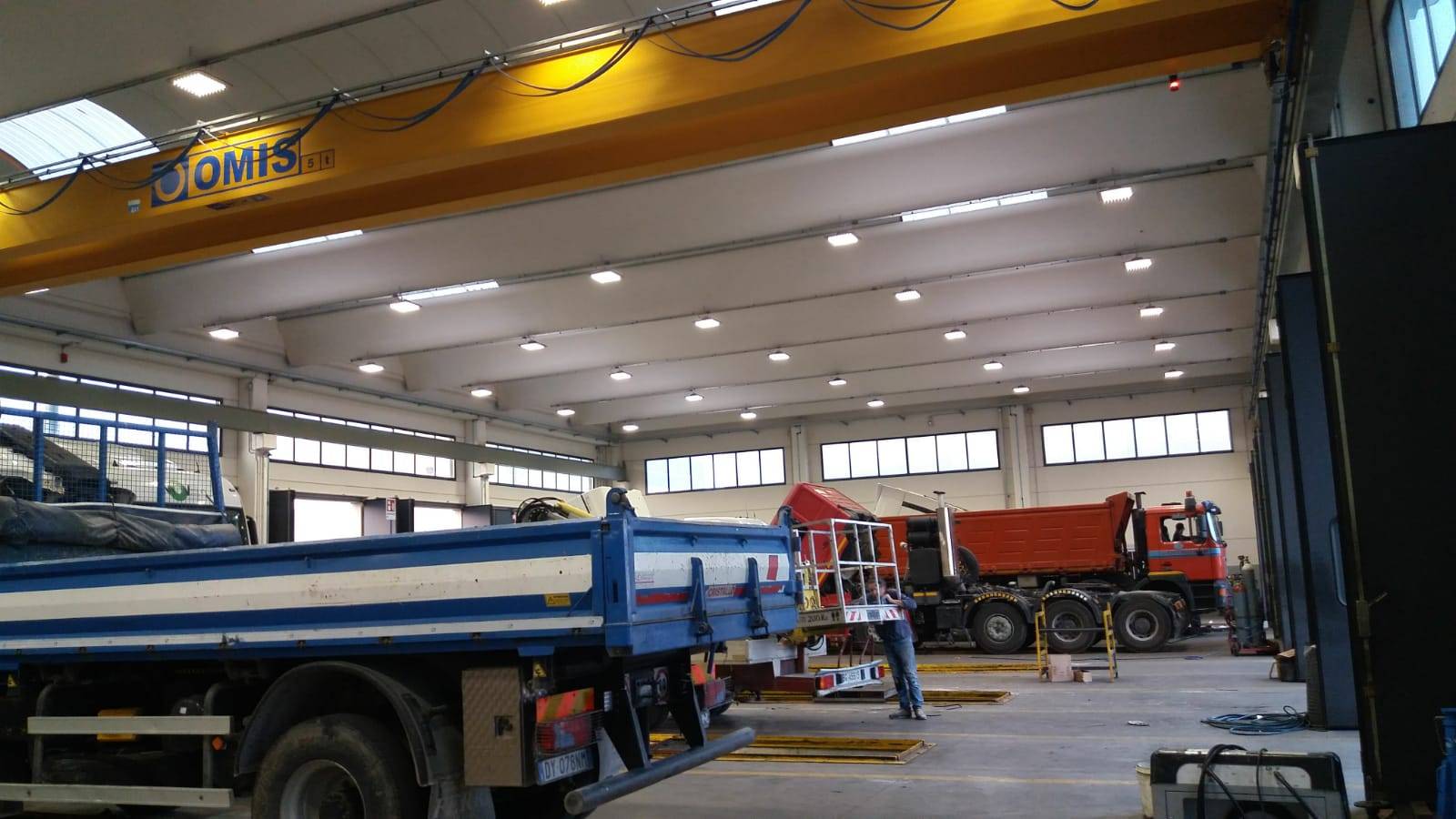

Italia: CHIARA H
Italia: CHIARA H
Italia: CHIARA H

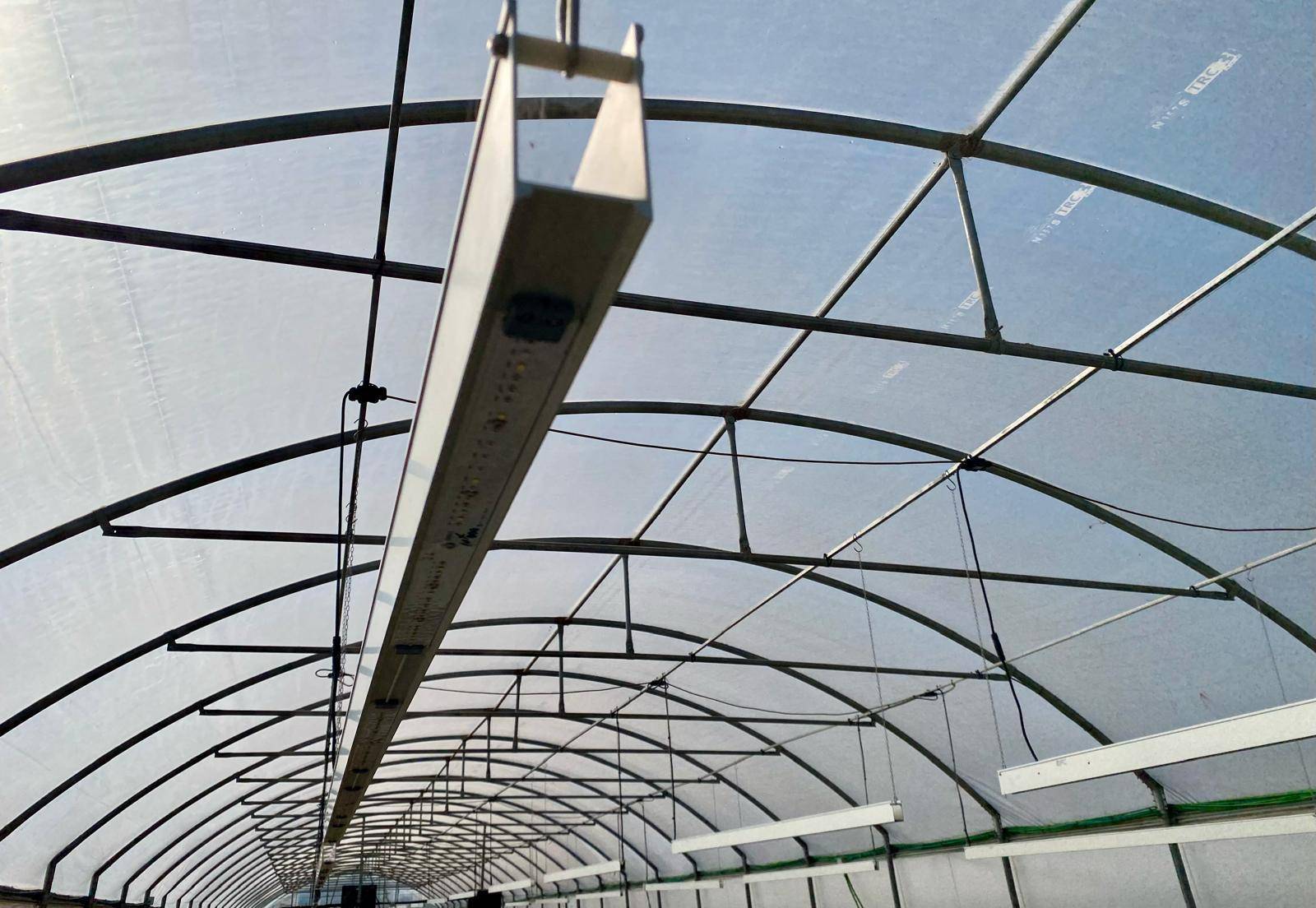

Italia: LINEA PIKO
Italia: CHIARA H

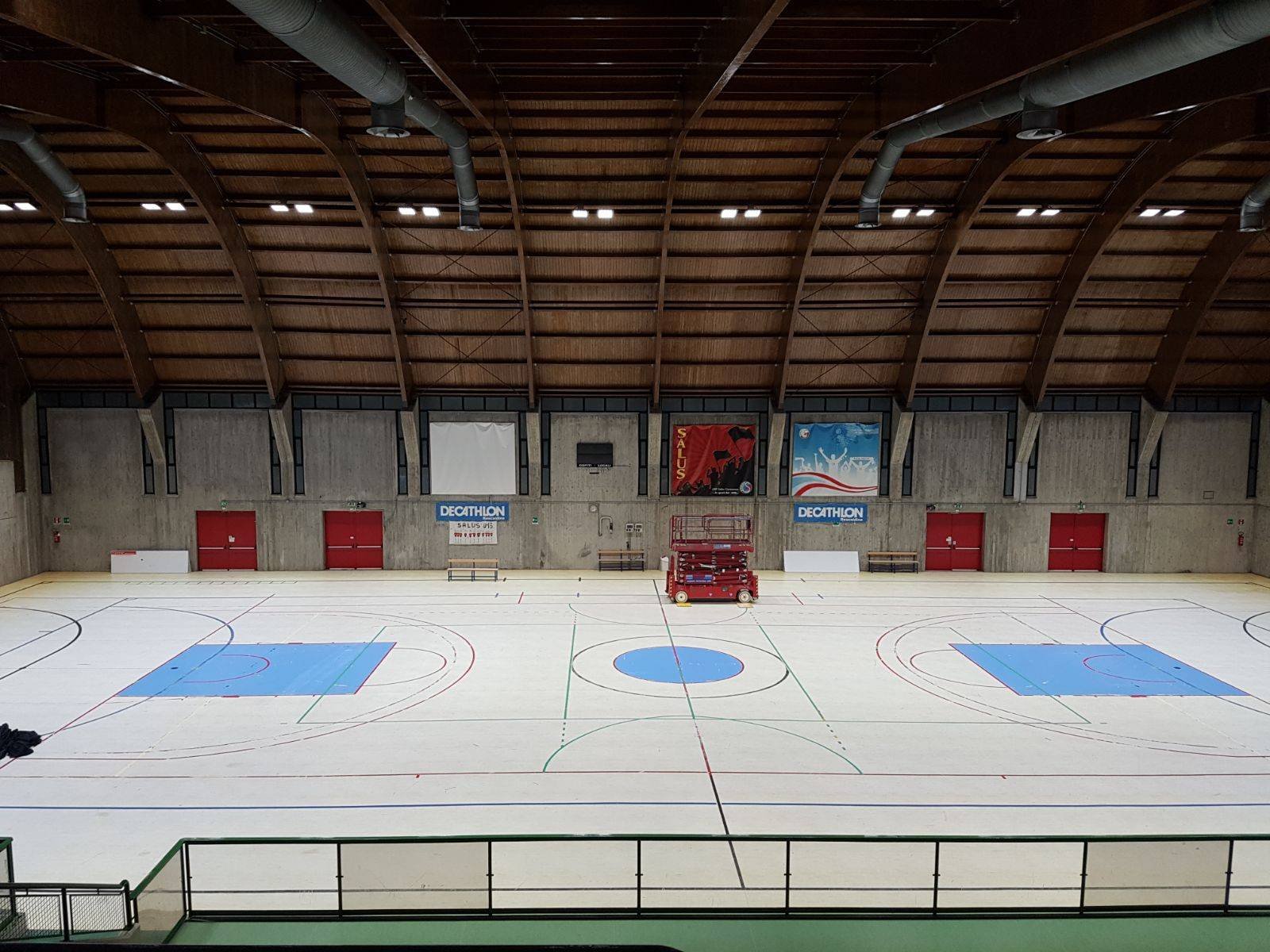

Italia: STL SPORT INDOOR
Italia: CHIARA H

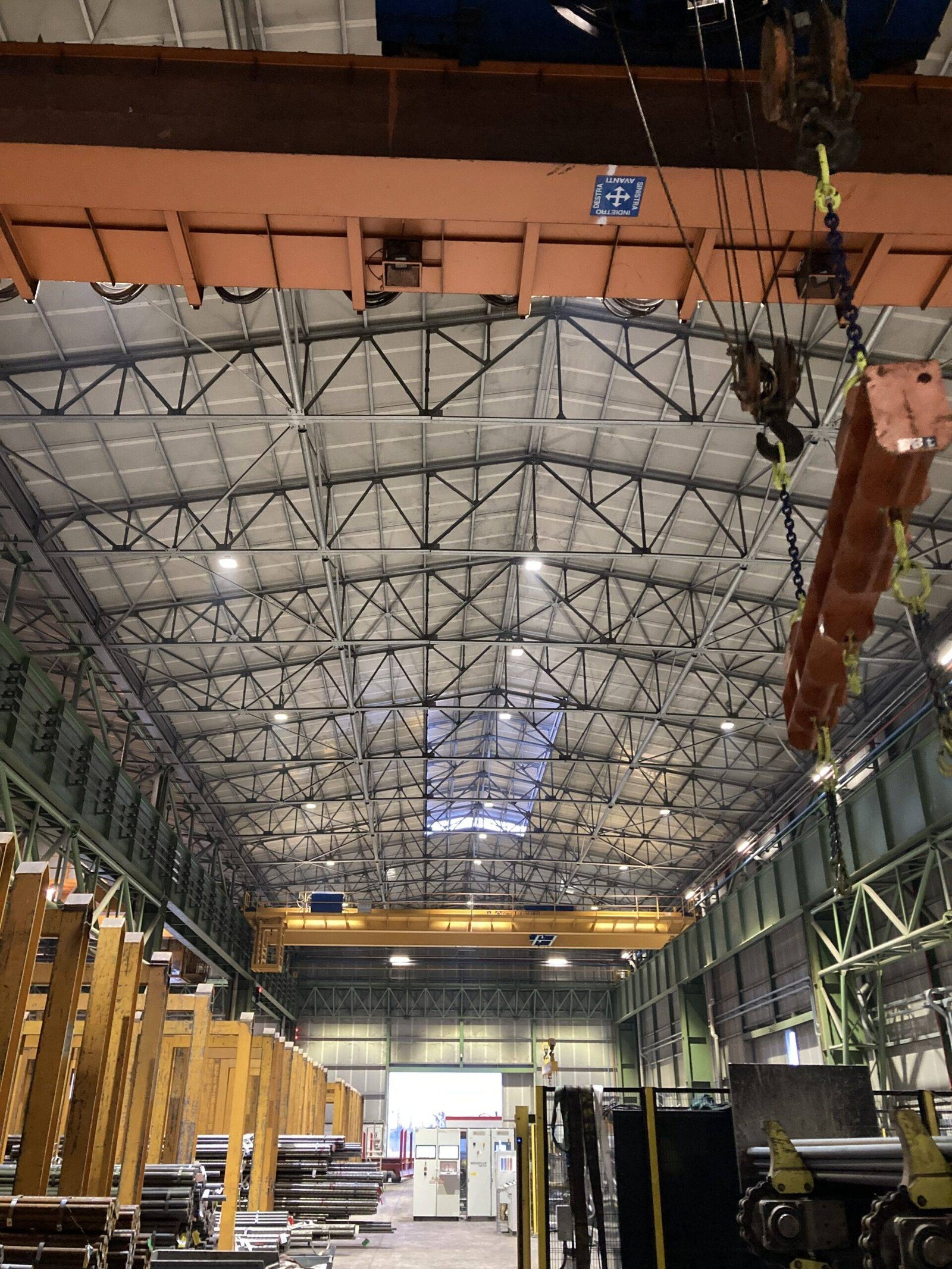

Italia: STL INdustriale
Italia: CHIARA H
Italia: CHIARA H4
Italia: CHIARA H

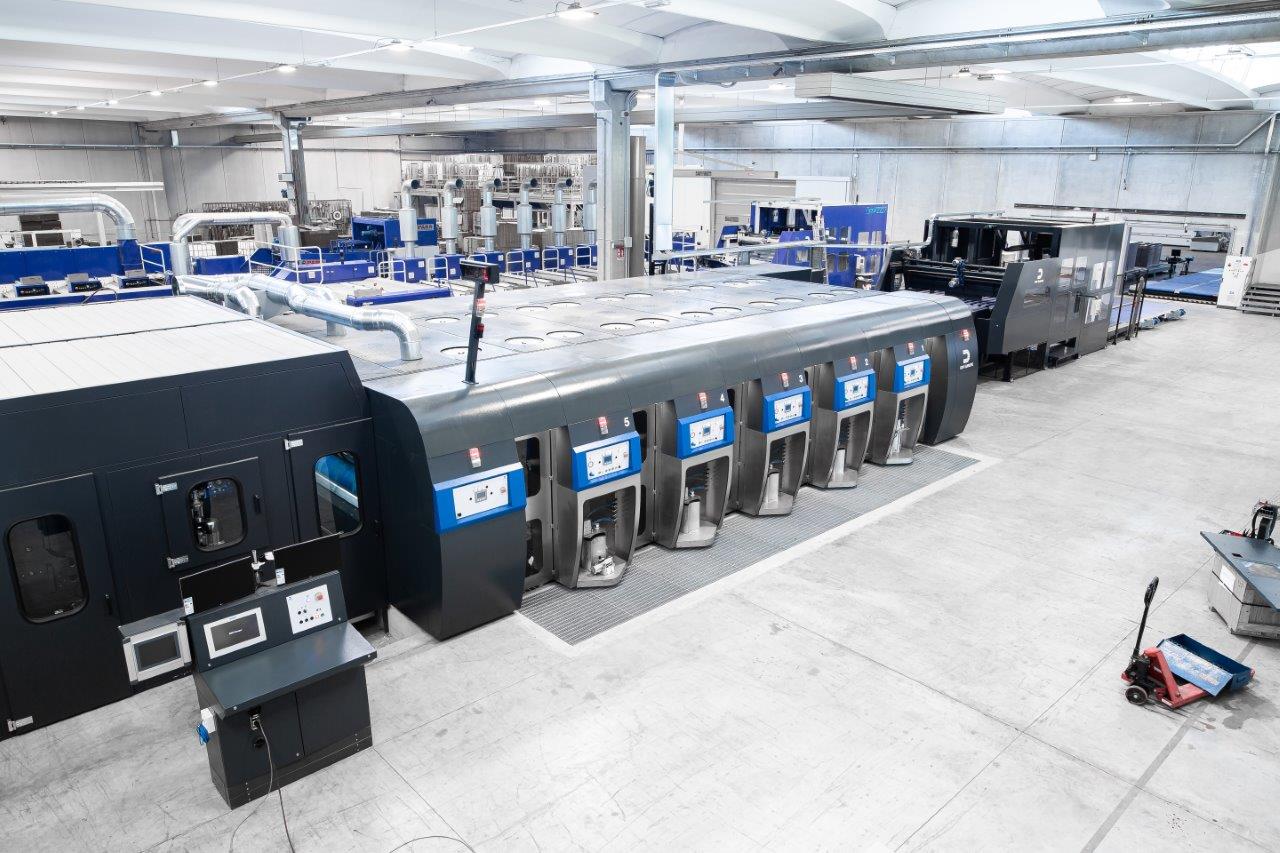

Italia: MYTA 36B
Italia: CHIARA H

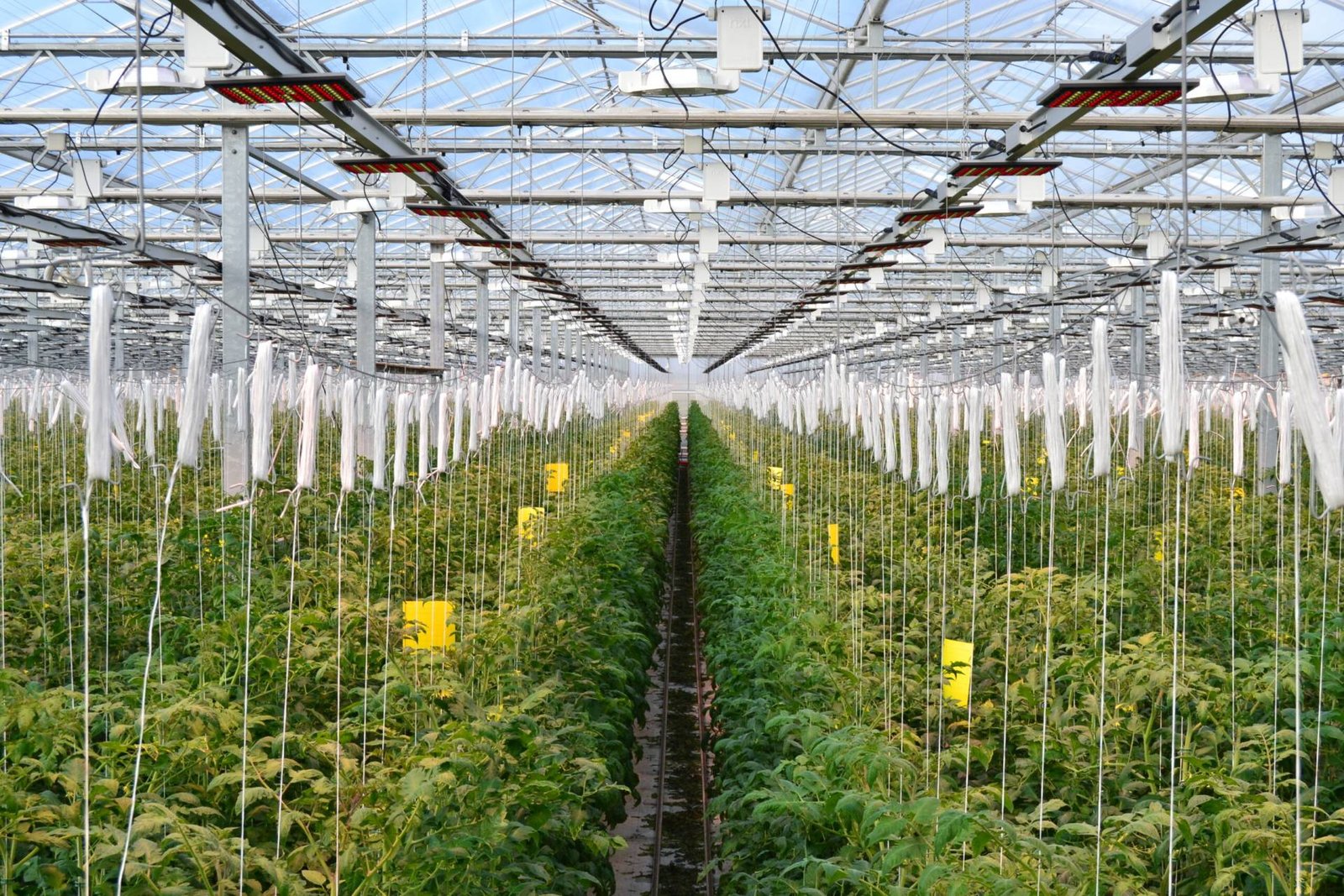

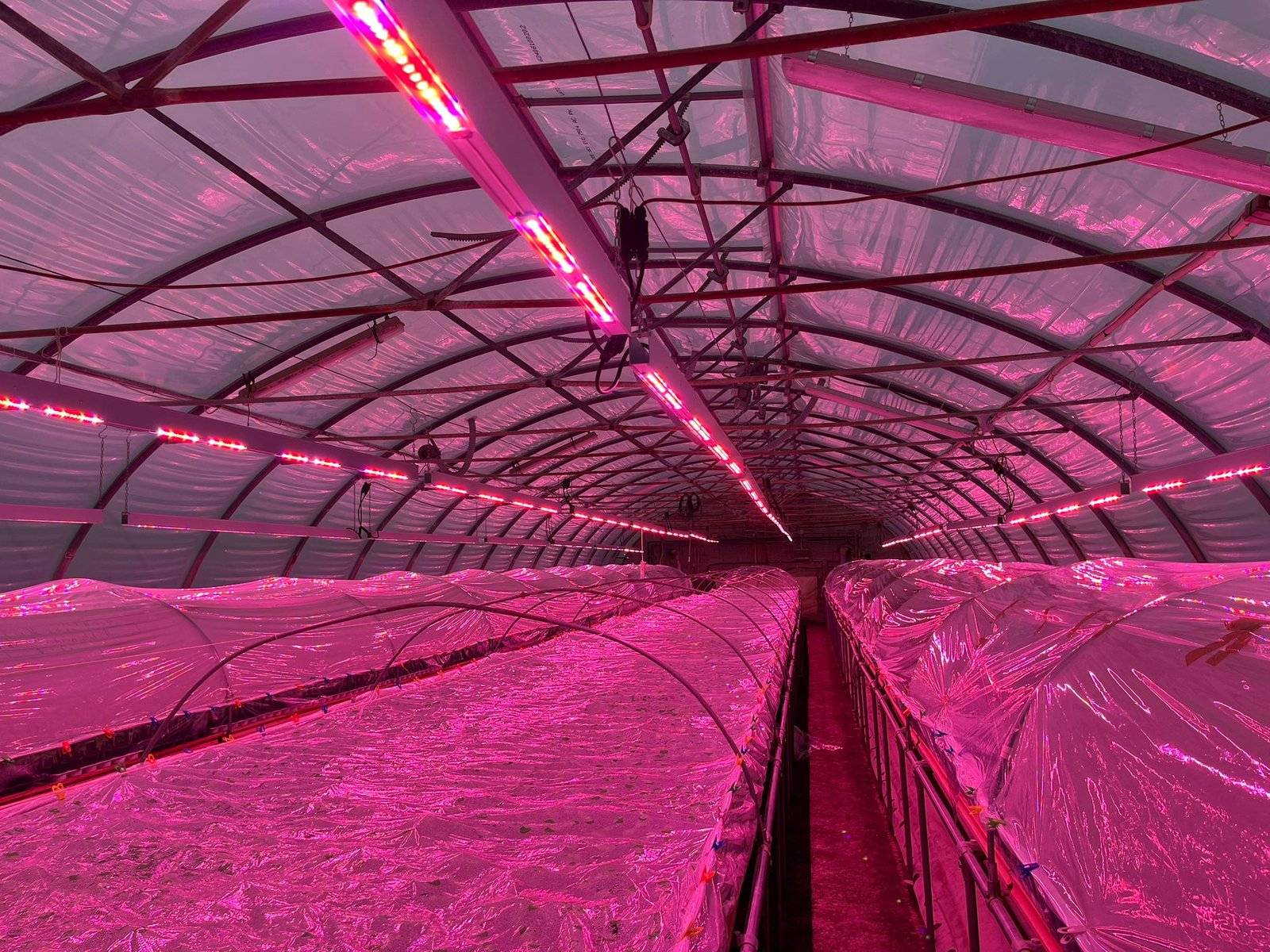

Polonia: linea ORTICOLTURA
previous arrowprevious arrow
next arrownext arrow
Shadow

se non hai tempo per navigare, scarica la nostra brochure "illuminazione INDUSTRIALE"

INDUSTRIALE 2023Download

Sei interessato ad acquistare i nostri prodotti?

Se vuoi entrare in contatto con il nostro ufficio vendite, ricevere quotazioni, progetti illuminotecnici ecc, compila il form qui sotto.

    Ti interessano i nostri prodotti e vuoi proporti come agente o rivenditore? Ti stiamo cercando. Compila il form!

      Vuoi proporti come fornitore?

      Compila il form!

        STL SPORT 1S e 2S itaDownload
        STL IN1,1-L ita data sheetDownload
        STL IN1,2-07 ita data sheetDownload
        STL IN1-08 ita data sheetDownload
        MYTA 36B ITA data sheetDownload
        CHIARA H4BD DATA SHEET itaDownload
        MYTA 36B ITA data sheetDownload
        CHIARA H4B ITA DATA_SHEETDownload

        FISSAGGIO

        Per installare l’apparecchio MYTA 36B sono sostanzialmente previste le seguenti soluzioni.

        1) FISSATO A SOFFITTO

        L'installazione a soffitto è quella più comune; per eseguirla è necessario togliere la staffa dall'apparecchio svitando le 2 viti M5 (fig. 1/A e 1/B).

        Quando la staffa è separata dall'apparecchio individuare nei fori presenti sulla staffa quelli più idonei per fissarla. La scelta dei fori e delle viti o degli accessori per il fissaggio deve essere fatta in funzione del materiale di cui è costruito il soffitto. Quando la staffa è fissata

        FIG.1/a

        FIG.1/b

        2) APPESO A BLINDOSBARRA O SOFFITTO

        L'apparecchio MYTA 36B è dotato di una staffa (fig. 1/a) dotata di fori. Per appenderla a soffitto utilizzare 2 golfari da inserire in tali fori. Per installazioni su blindo utilizzare appositi ganci.

        UNIFORMITÀ AL SUOLO

        Anche MYTA 36B. così come la serie CHIARA H4 ha una forma quadrata con LED distanziati ed equamente distribuiti.

        Negli ambienti industriali e nei laboratori con altezze fino a 6 metri è perfetta, il suo flusso copre uniformemente la superficie senza creare "buchi di luce". Ideale anche per ambienti particolari, come le camere bianche o grigie, che richiedono installazione in aderenza al soffitto e luce uniforme e precisa al suolo.

        La serie CHIARA H4 è stata poi progettata con una distribuzione distanziata fra gli stessi LED donando quindi una maggiore longevità all’apparecchio.

        l'AUTODIMMER

        Anche nelle applicazioni indoor è quasi sempre presente l’illuminazione naturale. Se escludiamo le ore notturne ed i locali privi di finestre o lucernari, la luce naturale contribuisce, in misura più o meno importante, all’illuminazione dell’ambiente. In alcuni ambienti, in certi periodi e per alcune ore al giorno questa luce è talmente forte da non richie­dere illuminazione artificiale e quindi, manualmente o automaticamente, gli apparecchi vengono spenti.

        L’autodimmer non si limita a questo; l’autodimmer esegue un controllo continuo e costante su tutta l’area del locale, in ogni stagione e in ogni minuto dell’anno.

        Quando nel locale o in una zona di questo ( basta un portone aperto) entra la luce solare, viene ridotta la potenza di tutti gli apparecchi interessati così da mantenere l’illuminazione il più uniforme possibile.

        La regolazione è talmente fine ed accurata che, anche osservando attentamente le lampade, non è percepibile dal personale; è però continua e costante ed il risparmio energetico medio può arrivare al 40-50% rispetto ad un apparec­chio LED tradizionale. Questo non è solo un vantaggio economico immediato perché anche la vita dell’apparecchio si allunga del 40-50%.

        CHIARA H4BD è dotata di AUTODIMMER, si tratta di un sensore, gestito da un microproces­sore, che riduce la potenza dell’apparecchio quando l’illuminamento da luce naturale supera la soglia impostata. Questa soluzione permette una notevole riduzione dei consumi durante tutto l’arco dell’anno, con un risparmio medio, che varia in funzione del numero di ore di accensione, del 20-25%.

        Per richiedere le nostre fotometrie, compila il form qui sotto. Grazie!

          FLUSSO COSTANTE A POTENZA VARIABILE

          Gli apparecchi di illuminazione tradizonale, inclusi quelli con tecnologia LED di prima generazione, lavorano a po­tenza costante e flusso variaible; con il passare del tempo il flusso luminoso diminuisce e la lampada deve essere so­stituita. Per compensare questa diminuzione le lampade tradizionali devono eerogare, quando sono nuove, un flusso superiore, del 25-30%, a quello necessario.

          Nelle plafoniere industriali serie CHIARA H4BD il flusso iniziale è impostato al valore esatto richiesto dal progetto o dal cliente e viene mantenuto costante per tutta la vita dell’apparecchio. A questo provvedere il microprocessore che, inizialmente, eroga una corrente inferiore del 20-30% a quella normale, poi l’aumenta nel tempo in funzione della perdita di efficienza dei LED.

          Questa soluzione di flusso costante a potenza variabile presenta molti vantaggi:

          • flusso costante per tutta la vita della lampada.

          • consumo iniziale ridotto del 20-30%.

          • consumo medio inferiore del 10-15%.

          • vita più lunga perché i LED lavorano mediamente con correnti più basse.

          PROTEZIONE IP65

          Grado protezione Ip: Ip65, Ip44, Ip54 Significato e Tabella

          La norma CEI EN 60529/1997  classifica tutti i gradi di protezione di tutte i dispositivi elettrici ovvero il famoso grado IP(detto anche marcatura internazionale di protezione e non di ingresso come a volte viene erroneamente definita).

          Questo dato è stato definito dalla Commissione Elettrotecnica Internazione attraverso la IEC 60529 che classifica attraverso numeri e lettere il grado di resistenza e protezione contro la probabile intrusione di liquidi oppure solidi(quelli che in gergo meno tecnico vengono definiti "resistente alla polvere", "impermeabile"). Questo sistema è valido con tensione nominale fino a 72.5 kV.

          Il grado di protezione è composto dalle 2 lettere IP ovvero Protezione Internazionale, dove troviamo poi altre 2 successive cifre solitamente numeriche oppure contrassegnate da una x ed infine 2 eventuali altre lettere che definiscono più nello specifico la protezione del nostro apparecchio(spesso troviamo infatti sigle come Ip65, Ip44, Ip55, Ip20, ip64 e tanti altri che indicano appunto a quale classe appartengono).

          Per fare un esempio pratico prendiamo in considerazione un grado di certificazione IP67CH. Partendo dall'inizio troviamo quindi IP(Protezione internazionale o ip protection in Inglese) seguiro dalla parte numerica che è compresa in un range da 0 a 6 oppure una x, seguita da una seconda cifra numerica compresa da 0 a 8(oppure x) e da 2 lettere supplementari che possono essere A,B,C o D per la prima e H,M,S,W per l'ultima.

          La prima cifra (nel nostro esempio il 6 poichè la sigla della categoria è IP67CH) identifica il grado di protezione o resistenza da penetrazione di corpi solidi estranei. Questo range si estende dal numero 0 al 6 come detto in precedenza, ma trovi di seguito il significato di tutti i numeri disposti in ordine.

          Tabella Classificazione e Significato Gradi Protezione Ip

          1° numero dopo dopo sigla IP

          • 0 o X: Nessuna.
          • 1: Protezione da corpi solidi >= 50 mm di diametro.
          • 2: Stesso significato ma corpi >= 12 mm di diametro.
          • 3: Corpi solidi >= 2,5mm di diametro.
          • 4: Corpi solidi >= 1 mm di diametro.
          • 5: Protezione contro polveri(non nocive).
          • 6: Protezione totali da polveri.

          Prendiamo ora la seconda cifra del nostro esempio ovvero il 7 (considerando sempre grado IP67CH). Il significato di questa cifra invece indica la resistenza alla penetrazione da sostanze e corpi liquidi(molto spesso acqua).

          2° numero dopo dopo sigla IP

          • 0 o X: Nessuna.
          • 1: Protezione da caduta verticale dell'acqua.
          • 2: Protezione da pioggia con 15° dalla vericale.
          • 3: Protezione da acqua e pioggia con verticale fino 60°.
          • 4: Protezione più resistente rispetto le altre da spruzzi d'acqua provenienti da tutte le direzioni.
          • 5: Protezione contro getti d'acqua di quantità superiore alla precedente.
          • 6: Protezione contro getti d'acqua potenti ed abbondanti.
          • 7: Protezione da immersione in acqua in maniera temporanea e non permanente.
          • 8: Protezione da immersione continua.

          FISSAGGIO

          Per installare l’apparecchio CHIARA H4 sono sostanzialmente previste le seguenti soluzioni.

          1) APPESO CON CAVI O CATENE

          Per appendere l’apparecchio CHIARA H4 tramite catenelle o cavi, utilizzare i due fori posti nella

          parte alta della staffa, inserendo in ognuno un golfare maschio M6 fissato con dado autobloccante.

          FIG.1

          figura 1

          2) APPESO A BLINDOSBARRA

          Per sospendere l’apparecchio CHIARA H4 alla blindosbarra è necessario dotarsi di 2 ganci, forniti

          dal costruttore della blindo e idonei all’uso, da fissare alla staffa (fig. 1).

          3) APPESO A TRAVE O ALTRO SUPPORTO MEDIANTE CONTROSTAFFA CORTA (ORIENTABILE)

          Per fissare l’apparecchio CHIARA H4 ad una trave, o supporto perforabile, utilizzare la controstaffa corta. (fig.1)

          figura 2

          4) FISSATO A PARETE VERTICALE MEDIANTE CONTROSTAFFA LUNGA ORIENTABILE

          Per fissare l’apparecchio CHIARA H4 ad una parete verticale o per distanziarlo da un soffitto o da

          altro supporto orizzontale, utilizzare la controstaffa lunga (fig. 3).

          figura 3

          5) APPESO A SOFFITTO, PARETE VERTICALE O INCLINATA, MEDIANTE SUPPORTO APPENDINO

          Per installazioni sospese che richiedono anche un risultato estetico, si consiglia di utilizzare

          l’accessorio APPENDINO (fig.4) , fornito separatamente. L’appendino permette di sospendere

          l’apparecchio CHIARA H4 a soffitto o travi inclinate di qualsiasi forma.

          figura 4

          GRADO DI RESISTENZA MECCANICA IK

          La classificazione di resistenza meccanica IK è specificata nella norma europea EN 62262 e il suo equivalente internazionale - IEC 62262:2002. Può essere utilizzata per determinare il grado di protezione contro urti (protezione antivandalo) in telecamere utilizzate nella videosorveglianza e altri dispositivi. La classificazione IK consente di specificare il grado di protezione che è garantita dalla custodia del dispositivo contro gli impatti meccanici esterni.

          L'indicazione della resistenza meccanica IKxy è composta dalle lettere IK e il suo livello in una scala di undici gradi (da “00” a “10”). Più alto è il valore numerico del parametro IK, maggiore è la sua resistenza meccanica. L'indicazione IK determina il potenziale di resistenza, per esempio, di una telecamera e facilita la selezione di quella più adatta alle nostre esigenze. Un valore elevato di IK può impedire la necessità di sostituire una telecamera a causa di urti dovuti a, per esempio, atti vandalici. Per scoprire se la telecamera che si desidera comprare è antivandalo, è necessario controllare la classificazione IK assegnata ad essa.

          Di seguito è riportata una tabella con i livelli appropriati di IK e la resistenza agli urti corrispondente

          Livello IKResistenza all'impatto Equivalente dell'impatto
          000 Jnessuna protezione
          010,15 Jcaduta di un oggetto 200g da un'altezza di 7,5 cm
          020,20 Jcaduta di un oggetto 200g da un'altezza di 10 cm
          030,35 Jcaduta di un oggetto 200g da un'altezza di 17,5 cm
          040,50 Jcaduta di un oggetto 200g da un'altezza di 25 cm
          050,70 Jcaduta di un oggetto 200g da un'altezza di 35 cm
          061 Jcaduta di un oggetto 500g da un'altezza di 20 cm
          072 Jcaduta di un oggetto 500g da un'altezza di 40 cm
          085 Jcaduta di un oggetto 1700g da un'altezza di 29,5 cm
          0910 Jcaduta di un oggetto 5000g da un'altezza di 20 cm
          1020 Jcaduta di un oggetto 5000g da un'altezza di 40 cm

          Un'altra proprietà molto importante della custodia è il tipo di materiale da cui è stata fatta. La seguente lista presenta i vantaggi e gli svantaggi di alcuni materiali comunemente utilizzati per la produzione di custodie.

          Policarbonato (PC) e policarbonato rinforzato con fibra di vetro (PC + VETRO)

          VantaggiSvantaggi
          ottima resistenza meccanica
          materiale plastico disponibile anche in versione trasparente
          semplice lavorazione meccanica con l'uso di utensili standard
          elevato grado di protezione
          finitura liscia e attraente
          ampia gamma di temperature di lavoro
          materiale plastico autoestinguente
          buona resistenza chimica
          peso ridotto
          buona resistenza ai raggi UV
          eccellenti proprietà isolanti
          bassi costi del materiale da utilizzare in ambienti ostili          		nessuna schermatura EMC

          Acrilonitrile-butadiene-stirene (ABS

          VantaggiSvantaggi
          semplice lavorazione meccanica con l'uso di utensili standard
          possibilità di colorazione mediante pigmenti
          peso ridotto
          buona resistenza chimica
          eccellenti proprietà isolanti
          		resistenza meccanica leggermente minore rispetto al policarbonato
          gamma di temperatura di lavoro leggermente inferiore
          resistenza ai raggi UV leggermente inferiore rispetto a PC
          il materiale plastico non è disponibile in versione trasparente
          nessuna schermatura EMC

          Poliestere rinforzato con fibra di vetro (GRP)

          VantaggiSvantaggi
          eccellente resistenza alla corrosione e sostanze chimiche
          buona resistenza meccanica
          rigidità della struttura
          resistenza gli agenti atmosferici
          ampia gamma di temperature di lavoro
          resistenza al fuoco
          buone proprietà isolanti          		materiale più costoso del PC
          la lavorazione meccanica è possibile solo con l'uso di utensili speciali
          nessuna schermatura EMC
          maggiore peso rispetto ad altre materie plastiche

          Alluminio (AL)

          Vantaggi Svantaggi
          buona resistenza chimica (verniciatura a polvere)
          ottima resistenza meccanica
          ampia gamma di temperature di lavoro
          facilità della messa a terra
          schermatura EMC
          buona resistenza ad un aumento rapido della temperatura
          rigidità della struttura          		materiale più costoso del PC
          maggiore peso rispetto a PC e ABS
          la lavorazione meccanica è possibile solo con l'uso di utensili speciali

          RESISTENZA ALLE ALTE TEMPERATURE

          Per le plafoniere industriali LuxLED, serie CHIARA H4 e STL INDUSTRIALE abbiamo dichiarato temperature di lavoro -30°C + 60°C. Tali temperature sono state effettivamente provate in ambienti industriali estremi. Non a caso fra i nostri clienti figurano FONDERIE e INDUSTRIE PESANTI.

          La resistenza alle alte temperature è ulteriormente facilitata dal fatto che la serie CHIARA H4 dissipa dal fronte e non dal retro lampada, come avviene in tutti i nostri concorrenti.; mentre la serie STL INDUSTRIALE ha un corpo interamente in alluminio per una efficace dissipazione del calore.

          La dissipazione frontale ha permesso inoltre l’assenza di blocchi dissipanti alettati posizionati sul retro lampada. Tali blocchi, oltre ad essere molto pesanti, facilitano l’accumulazione di polveri e oli normalmente presenti nelle lavorazioni industriali con il risultato totalmente contrario di una dissipazione.

          UNIFORMITÀ AL SUOLO

          La serie CHIARA H4 è stata fra le prime plafoniere industriali ad adottare una forma quadrangolare. Negli ambienti industriali, soprattutto del passato, era di prassi l’utilizzo di lampade / plafoniere a base circolare, anche per adattarsi ad un unico trasduttore luminoso che era costituito dal bulbo centrale.

          Un corpo illuminante circolare non può altro che creare buchi di luce al suolo, soprattutto se l’ambiente in cui è inserito è un ambiente a forma rettangolare. Al contrario una plafoniera che trasmette un fascio di luce quadrangolare non potrà altro che rendere una maggiore uniformità al suolo.

          La serie CHIARA H4 è stata poi progettata con una distribuzione distanziata dei LED, questo per una migliore resa al suolo ma anche per evitare il surriscaldamento fra gli stessi LED donando quindi una maggiore longevità all’apparecchio.

          OTTICHE IN SILICONE

          Tutti i prodotti tradizionali di illuminazione sono dotati di un vetro o altro materiale protettivo e anche molti apparecchi LED utilizzano questa soluzione; in altri sono le lenti a proteggere i LED; In altri ancora sono presenti sia le lenti che il vetro; in ogni caso uno o entrambi sono presenti in tutti gli apparecchi LED.

          Quasi tutti i costruttori che usano lenti le realizzano in PMMA; un tecnopolimero termoplastico di buona qualità che co­munque ha una trasparenza dell’86-88%, anche i diffusori in policarbonato o metacrilato non superano l’85%. Perfino il vetro extra chiaro non supera il 92% di trasparenza e comunque, per ragioni di abbagliamento, deve essere satinato o abbinato a riflettori, con ulteriori perdite.

          Qualsiasi sia la soluzione tutte fanno perdere efficienza; dal 15% nei casi migliori fino al 20-22% della combinata vetro-lente. Proseguendo la filosofia dell’alta qualità LuxLED ha ridotto questa perdita adottando per le plafoniere serie CHIARA H4, MYTA 36 e per i proiettori della linea STL (INDUSTRIALE e SPORT), lenti in silicone. Il silicone liqui­do, LSR, è già impiegato da molti anni nelle lenti a contatto ed ha caratteristiche uniche ed insuperabili: resiste al calore, non ingiallisce, non è attaccabile dai solventi, si modella con precisione in spessori sottilissimi e, soprattutto, ha una trasparenza del 94%. Ovviamente le lenti LuxLED , nelle plafoniere industriali, non si limitano a modificare l’angolo ma modellano il fascio da circolare a quadran­golare per migliorare l’uniformità e la copertura negli angoli e sulle pareti; nei proiettori della linea STL, a seconda dell'utilizzo le lenti sono scelte per tagliare la luce in modo netto, utilissimo nell'ambito sportivo dove è necessario illuminare l'area di gioco ma non abbagliare gli spettatori.

          PROTEZIONE IP67(RETRO) /IP68 (FRONTE)

          Grado protezione Ip: Ip65, Ip44, Ip54 Significato e Tabella

          La norma CEI EN 60529/1997  classifica tutti i gradi di protezione di tutte i dispositivi elettrici ovvero il famoso grado IP(detto anche marcatura internazionale di protezione e non di ingresso come a volte viene erroneamente definita).

          Questo dato è stato definito dalla Commissione Elettrotecnica Internazione attraverso la IEC 60529 che classifica attraverso numeri e lettere il grado di resistenza e protezione contro la probabile intrusione di liquidi oppure solidi(quelli che in gergo meno tecnico vengono definiti "resistente alla polvere", "impermeabile"). Questo sistema è valido con tensione nominale fino a 72.5 kV.

          Il grado di protezione è composto dalle 2 lettere IP ovvero Protezione Internazionale, dove troviamo poi altre 2 successive cifre solitamente numeriche oppure contrassegnate da una x ed infine 2 eventuali altre lettere che definiscono più nello specifico la protezione del nostro apparecchio(spesso troviamo infatti sigle come Ip65, Ip44, Ip55, Ip20, ip64 e tanti altri che indicano appunto a quale classe appartengono).

          Per fare un esempio pratico prendiamo in considerazione un grado di certificazione IP67CH. Partendo dall'inizio troviamo quindi IP(Protezione internazionale o ip protection in Inglese) seguiro dalla parte numerica che è compresa in un range da 0 a 6 oppure una x, seguita da una seconda cifra numerica compresa da 0 a 8(oppure x) e da 2 lettere supplementari che possono essere A,B,C o D per la prima e H,M,S,W per l'ultima.

          La prima cifra (nel nostro esempio il 6 poichè la sigla della categoria è IP67CH) identifica il grado di protezione o resistenza da penetrazione di corpi solidi estranei. Questo range si estende dal numero 0 al 6 come detto in precedenza, ma trovi di seguito il significato di tutti i numeri disposti in ordine.

          Tabella Classificazione e Significato Gradi Protezione Ip

          1° numero dopo dopo sigla IP

          • 0 o X: Nessuna.
          • 1: Protezione da corpi solidi >= 50 mm di diametro.
          • 2: Stesso significato ma corpi >= 12 mm di diametro.
          • 3: Corpi solidi >= 2,5mm di diametro.
          • 4: Corpi solidi >= 1 mm di diametro.
          • 5: Protezione contro polveri(non nocive).
          • 6: Protezione totali da polveri.

          Prendiamo ora la seconda cifra del nostro esempio ovvero il 7 (considerando sempre grado IP67CH). Il significato di questa cifra invece indica la resistenza alla penetrazione da sostanze e corpi liquidi(molto spesso acqua).

          2° numero dopo dopo sigla IP

          • 0 o X: Nessuna.
          • 1: Protezione da caduta verticale dell'acqua.
          • 2: Protezione da pioggia con 15° dalla vericale.
          • 3: Protezione da acqua e pioggia con verticale fino 60°.
          • 4: Protezione più resistente rispetto le altre da spruzzi d'acqua provenienti da tutte le direzioni.
          • 5: Protezione contro getti d'acqua di quantità superiore alla precedente.
          • 6: Protezione contro getti d'acqua potenti ed abbondanti.
          • 7: Protezione da immersione in acqua in maniera temporanea e non permanente.
          • 8: Protezione da immersione continua.
