PIKO 160 WHITE

384,00 € IVA esclusa

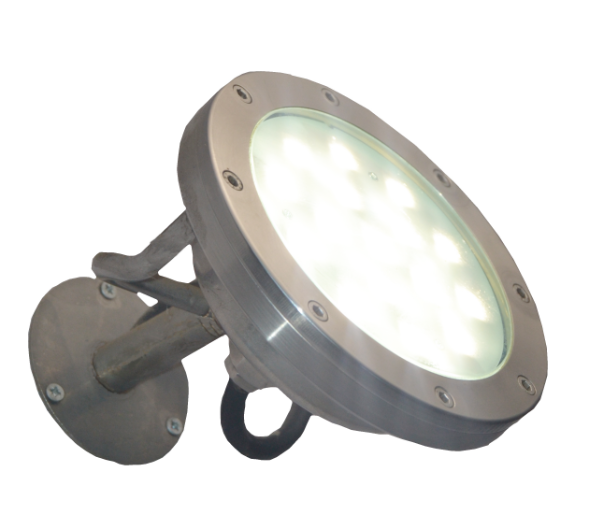

PIKO 160 WHITE, faro rotondo con diametro 160 mm, corpo, ghiera e staffa in acciaio inox, vetro temperato 10 BAR, protezione IP68, completo di picchetto in polipropilene. Supporto regolabile.
Alimentazione in bassa tensione.

58 disponibili

COD: F0037A08-1 Categoria: Tag: , ,

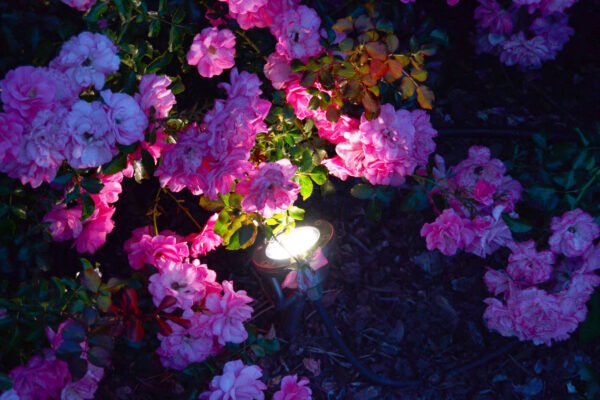

PIKO 160 WHITE è un faro da giardino a LED. Il corpo è interamente in acciaio INOX. E’ dotato di picchetto in polipropilene per l’installazione a terra.
PIKO 160 WHITE funziona in bassa tensione (24 V) a totale sicurezza di persone ed animali. Deve essere quindi alimentato tramite trasformatore di sicurezza conforme alle norme SELV che viene fornito unitamente al faro.
PIKO 160 WHITE ha un fascio di luce di 35°.

Peso 1,18 kg
Diametro

160 mm
Tensione

24V DC ±10%
Potenza

24W
Temperatura colore

4000K
Flusso apparecchio

1920 lumen
Materiale

acciaio inox, vetro temperato
Grado di protezione

IP68
Classe di isolamento

III
Temperatura operativa

-30°C + 50°C
Grado di resistenza IK

10
Orientabile

verticale e orizzontale
Cavo

Incluso cavo H07RN-F 2×1 mmq x 5 m
Picchetto

Incluso picchetto in PA6, lunghezza 250 mm
